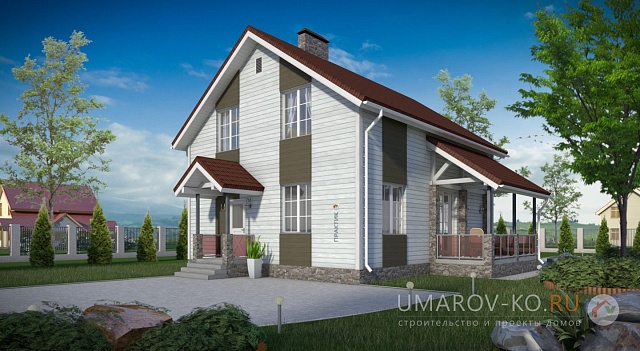

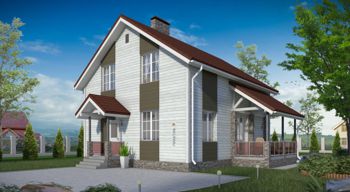

ПРАКТИК с облицовкой (?)

«Практик» - аккуратный и стильный дом с классическими пропорциями. На первом этаже сформирована зона отдыха, в которую входят просторная гостиная, объединённая с большой кухней. Также на первом этаже расположен кабинет, который, при необходимости, можно использовать как гостевую спальню. Второй этаж полностью отдан под ночную зону. Здесь расположена большая ванная, спальня хозяев с выделенной гардеробной и две симметричные комнаты, которые придутся по вкусу похожим детям. Проект «Практик» разработан для тех, кто заинтересован в бюджетном и функциональном доме.

Состав помещений

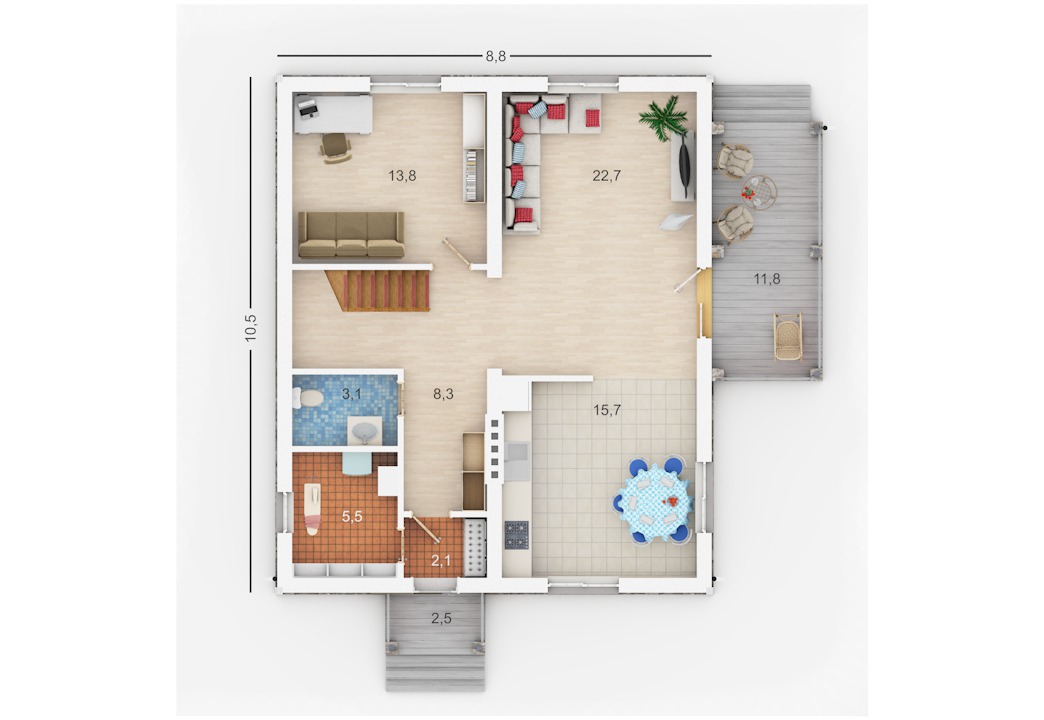

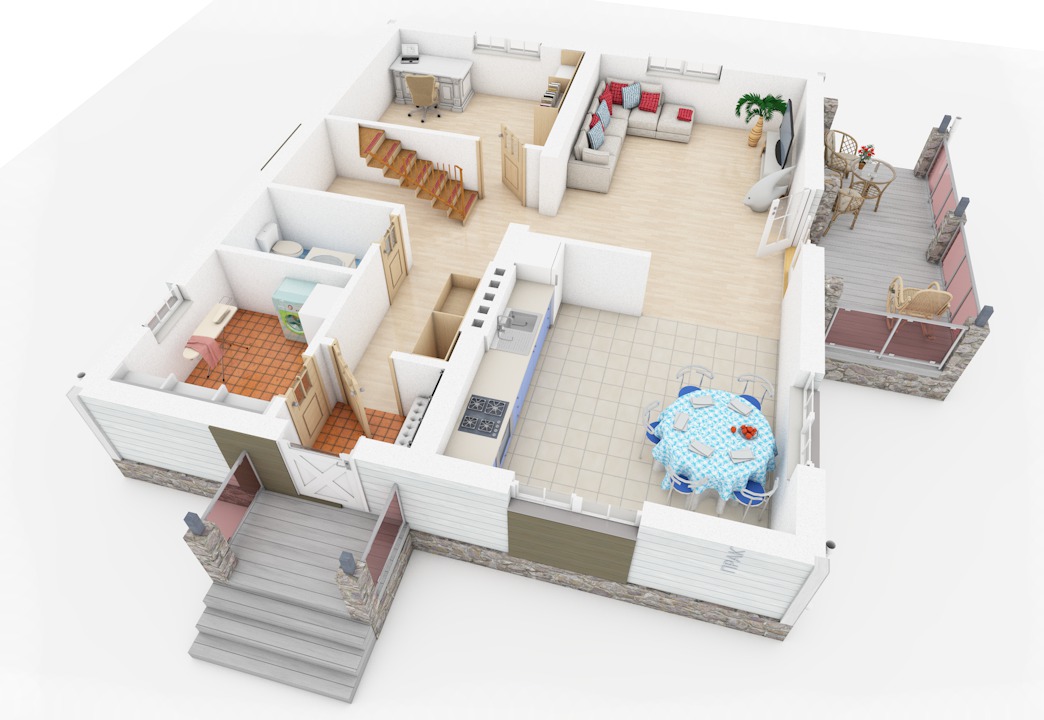

1 этаж		крыльцо, веранда, тамбур, холл-прихожая, котельная, с/у, кабинет, кухня, гостиная

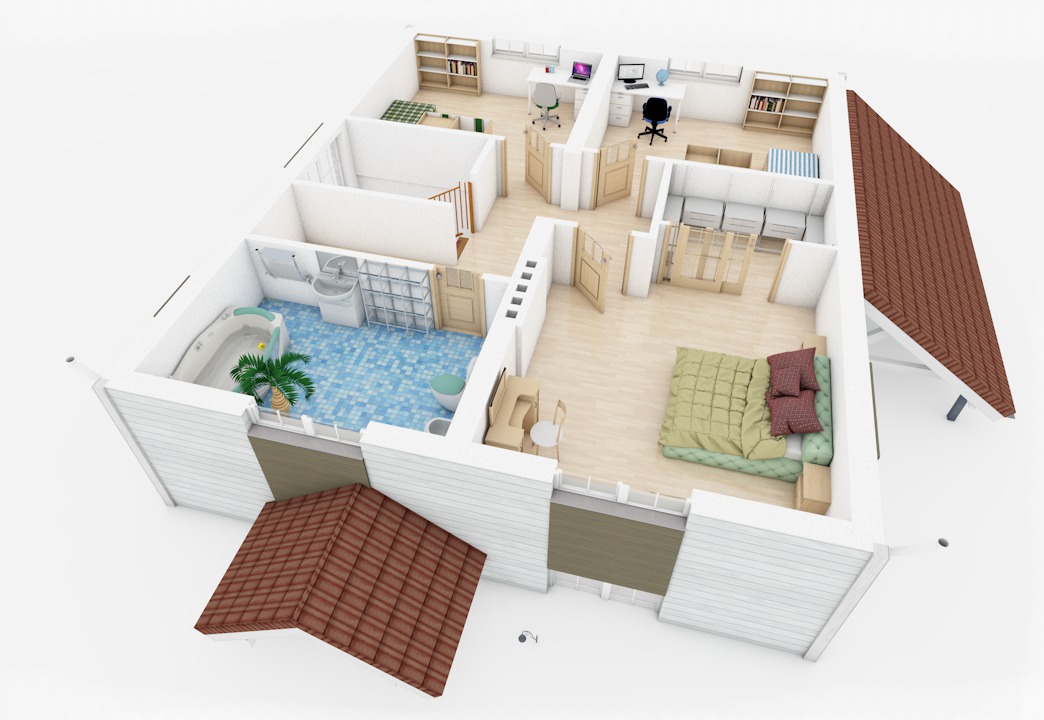

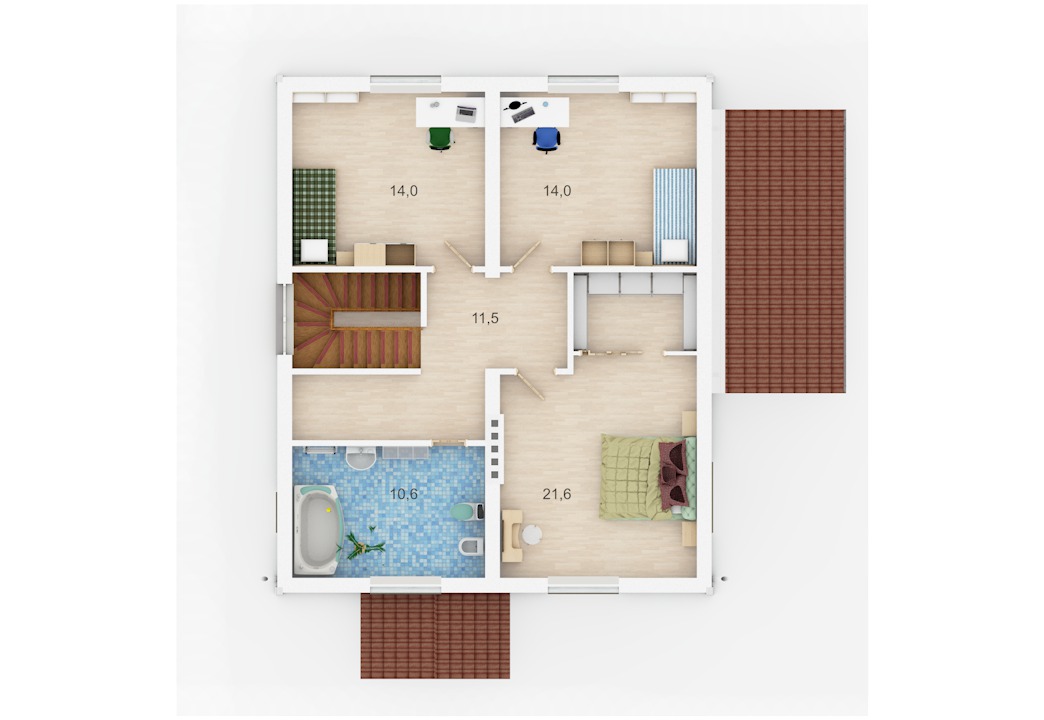

2 этаж		холл, с/у-ванная, 3 спальни

Используемые материалы

Фундамент		ленточный монолитный железобетонный на буронабивных сваях
Стены цоколя		рядовая кирпичная кладка с армированием под отделку камнем
Стены наружные		газобетонные блоки D500 300 мм. под дальнейшую отделку
Стены внутренние		из красного рядового кирпича 380 мм., газобетонные блоки D500 300 мм.
Перекрытия		по деревянным балкам
Полы 1 этажа		наливные слоеные по индивидуальному заказу
Крыша		полумансардная с холодным чердаком
Кровля		металлочерепица

Проект представляет собой комплект чертежей формата А4, которые удобно распечатать. Он включает в себя строительный и архитектурный разделы, необходимые для получения разрешения на строительство и качественного возведения "коробки" дома самостоятельно или с привлечением сторонних подрядчиков. В стоимость проекта входит инженерная поддержка. По запросу Вам будет предоставлен специальный номер телефона и адрес электронной почты для прямой связи с инженером - разработчиком проекта. По ним Вы сможете задавать вопросы и консультироваться во время строительства. Примеры проектов.
Скачать пример проекта (3,1 МБ, pdf)

Состав проекта «Практик» (ведомость чертежей), лист, наименование

1. Ведомость чертежей
2. Общие данные
3. Планировка 1-го этажа
4. Планировка полумансардного этажа
5. Разрез по высотам

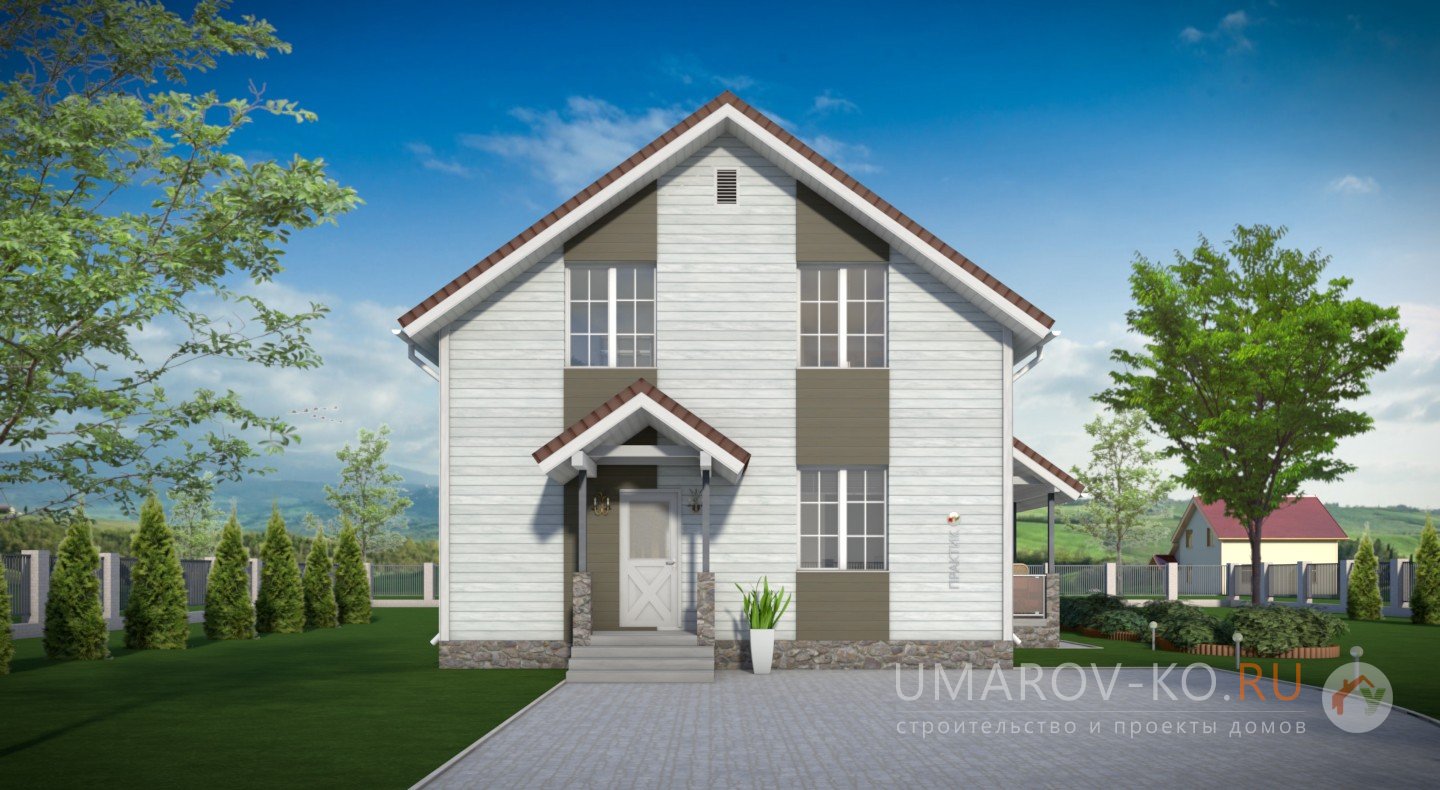

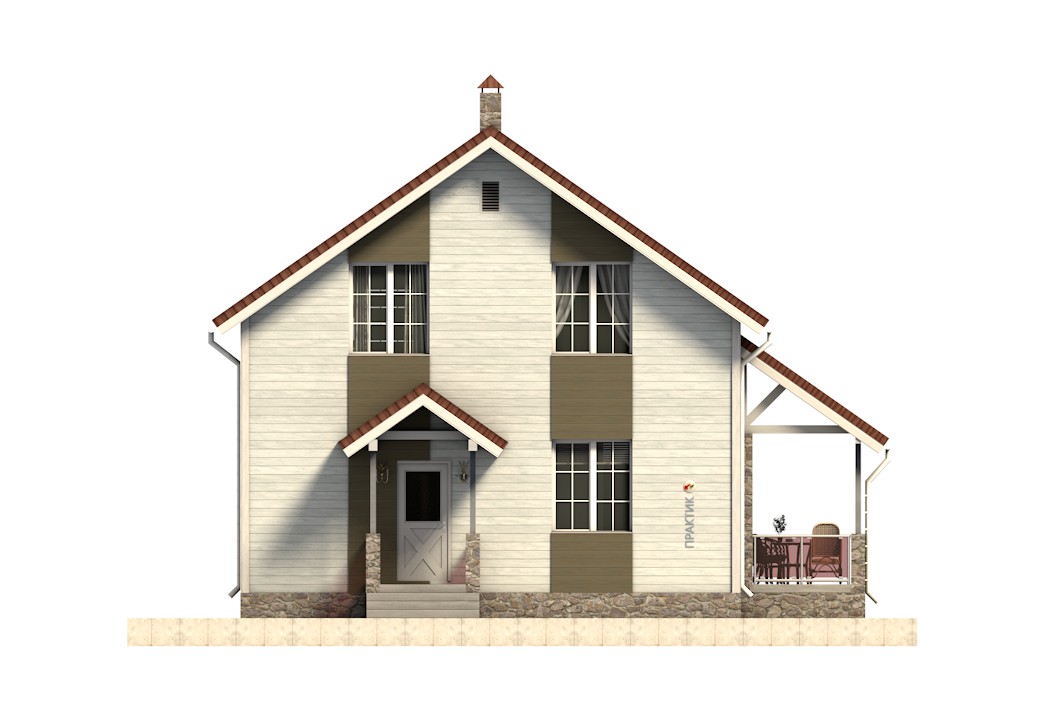

6. Фасад спереди

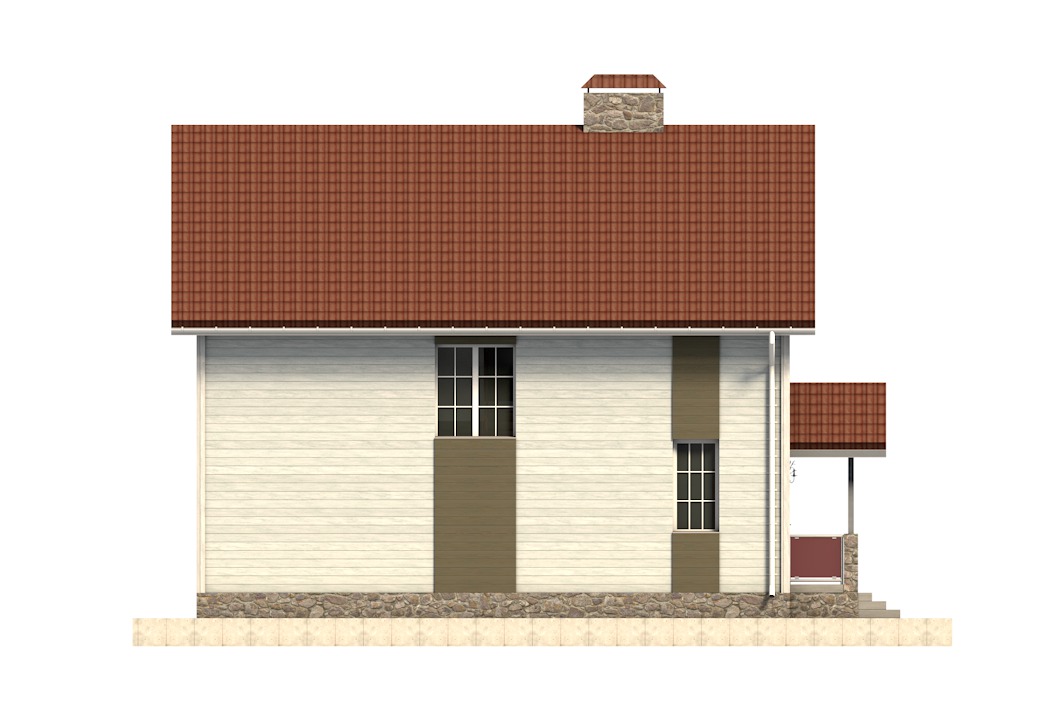

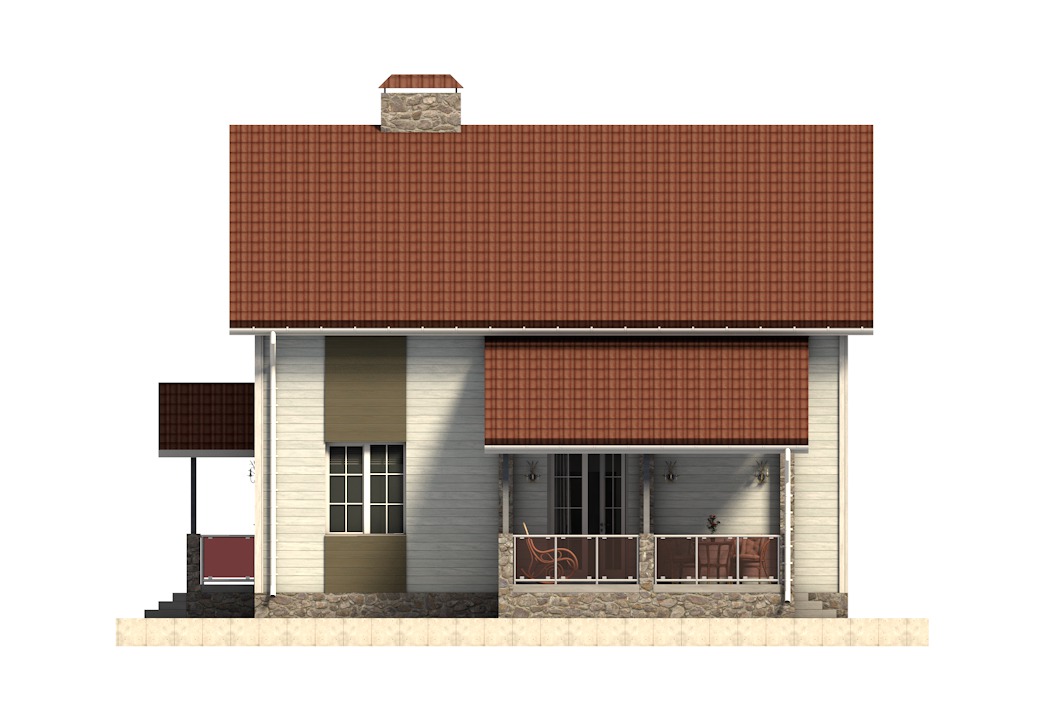

7. Фасад справа
8. Фасад слева

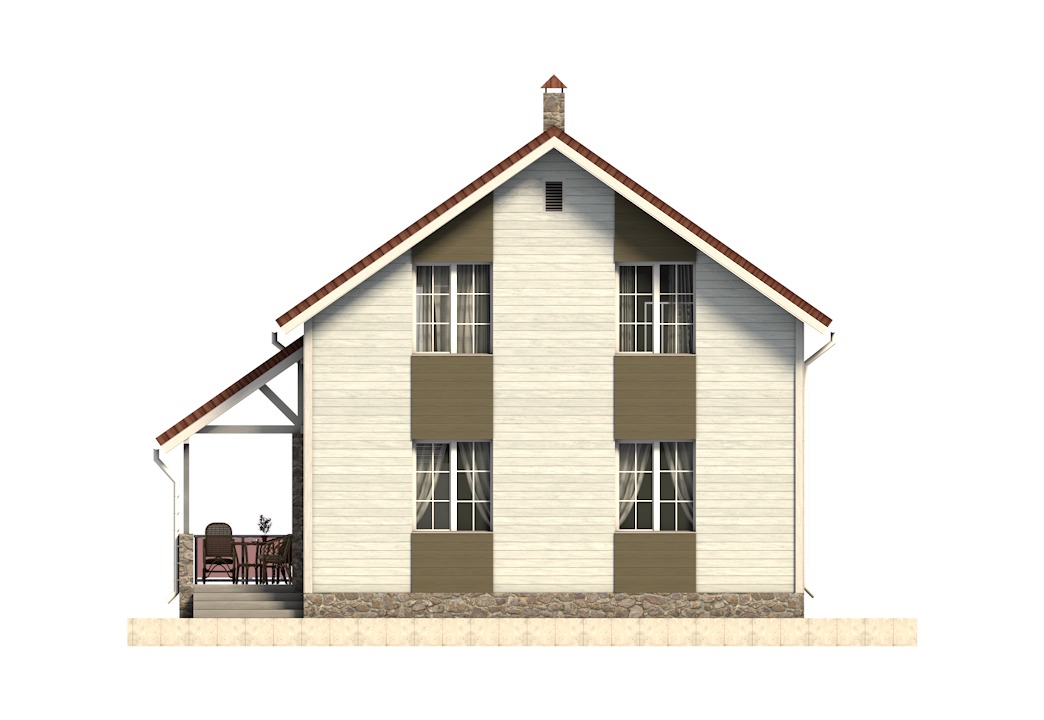

9. Фасад сзади
10. План фундамента (ростверк)
11. Свайное поле
12. Сечение по ростверку и свае
13. План кладки цоколя
14. Привязка металлических столбов
15. Кладочный план 1 этажа
16. Кладочный план полумансардного этажа
17. План раскладки балок перекрытия 1 этажа
18. Кладочные виды "Вид А"
19. Кладочный вид спереди
20. Кладочный вид справа
21. Кладочный вид слева
22. Кладочный вид сзади
23. Кладочный разрез 1-1
24. Кладочный разрез 2-2
25. План кровли ориентировочный
26. Раскладка мауэрлата и подстропильных балок
27. План стропильной части по дому
28. План стропильной части по крыльцу и террасе
29. Разрез по кровле Кр.1-Кр.1
30. Разрез по кровле Кр.2-Кр.2
31. Разрез по кровле Кр.3-Кр.3
32. Полная калькуляция работ и материалов в текущих ценах (примерно 5 листов)

Планировка

Ход строительства
